Amaka ayacepa aya LVDS ayakucingilila 7050

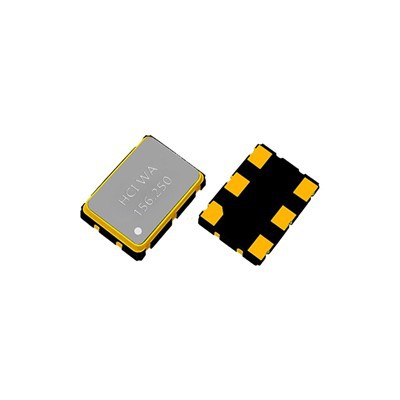

Iciputulwa ca nshita ica 7050 CO75D6 ni 7.0x5.0mm LVDS pa muulu -icipe ca kufimbapo (SMD) icakwata icipe ca kufimbapo ica ceramic. Ici citabo capangilwe sana kabili cibomfiwa sana mu fya kulanshanya ifya bwangu bwangu/ Ifibombelo fya Telecom/ Ifibombelo fya ku minwe.

Ifipimo fya fipe

Icipimilo	CO75D6	Imibele / Amashiwi
Imisango ya misango iyaishibikwa	10 ~ 1500MHz	Icipe., ukucilapo nangu PLL
Amalaiti ya kupeela	1.8VDC / 2.5VDC / 3.3VDC	Nafimbi ifingacitika
Ukupeela nomba	100mA	Icikulu, umusango wa ndalama uwacepako Icc
Ukushintilila kwa misango	±25/±50/±100	Moneni icishinka pe samba.
Ukulingana kwa kukaba ukwa kubomfya	-40 ukufika kuli +85 amadigili nangula -55 ukufika kuli 125 amadigili	Ifyakusalapo fimbi fyalipo.
Imimonekele ya mabimbi ayafumamo no kutwala	Icilangililo / 100Ω	R_Lpakati ka ififumamo
Iciputulwa ca maka ayafumamo HIGH	1.40V	Ukwimininako
Iciputulwa ca maka ayafumamo LOW	1.10V	Ukwimininako
Inshita sha Kubuuka no Kuwa	1.5ns	~ 20 ~ 80 ~ 20%
Ukulingana (umulimo wa mulimo)	45~55%	@ ififumamo ifyakupita
Ukutenkana kwa ciputulwa RMS	<1ps	Ukubikwa pamo 12kHz Ukucepako nangu ukulingana na Fj Ukucepako nangu ukulingana na 20MHz
Mona:Ukushintilila kwabikako ukutamfiwa kwa misango pa +25 digri , ukucila pa mushinku wa kukaba, pa mulandu wa kwaluka kwa maka ya kupeela, ukwaluka kwa mitololo ya kufumamo, ukupopomenwa no kutenteka.

Ifintu ifya fipe

■ Ifipimo ifinono 7.0x5.0x1.6 ne fipe 6 ifya kufwala·

■ Icipe ca ceramic icashingulwikwa icashintililwapo nga nshi·

■ Ukusansa kwa misango yalekanalekana·

■ Ukucefyako ukupopomenwa no kulila kwa nshita·

Amapekanyo

7050 CO75D6 umutande wa LVDS uwa maka ayacepa aya kupanga umutande wa fipe fya kulanshanya ifya bwangu bwangu / ifibombelo fya Telecom / ifibombelo fya ku minwe.

Ukulanshanya ukwayanguka (Ibulalo ilyabula Intambo)

Ifibombelo fyakubomfya ku minwe

Ubusuma bwa fipe

Ukubomfya Amaka Ayacepeleko

Icalungishiwa ku ma battery-amaka nangu amaka-ayabomfiwa (ekutiila, ifibombelo fyakubomfya ku minwe, ifibombelo fyaku mpela ifya IoT), ukucefyako sana indalama sha maka yonse.

Ukubomba Ukwacepa

<1 ps RMS phase jitter (integrated from 12 kHz to 20 MHz), critical for high-speed data communication and timing-sensitive systems (e.g., 5G basebands, SerDes interfaces).

ipepala

Iciputulwa ca nshita ica maka ayacepa ica LVDS 7050 CO75D6 cikonka amafunde ya RoHS, icabula ukutungulula, kabili icabula amafuta ya halogen.

IFIpusho ifipushiwa

Q1: Cinshi calenga ukuti ifyafumamo fya LVDS fibe ifyacindama ku mibombele ya bwangu bwangu?

A: Icilangililo ca kwa Suzhou Hangjing ica maka ayacepa ica LVDS 7050 CO75D6 umutande wa LVDS (Ukulangisha ukwapusana ukwa maka ayacepa) kulapeela ifisuma fine ifishinka fikalamba ifya mipangilwe ya bwangu bwangu: ukukansana (EMI), ukupanga cili icalinga nga nshi ku fifulo fya mafakitare nelyo ifya motoka ifyakwata amashiwi.

Q2: Bushe cifwaya ifiputulwa fya ku nse ifya kulinganya?

A: Takuli ukulingana kwa kunse ukwakosa ukukabilwa pa mulandu wa fishinka fitatu ifyasangwa pamo:Ukwakuulwa -mu 100Ω Ukukansana kwa Kupwisha Ukwapusana, Ukwa oscillator mu kati kulasanshamo ukukansana kwa kupwisha ukwalinga, ukufumyapo ukukabila kwa fiputulwa fya kusanshamo ifya ku nse; DC -Ukufuma Ukwabikwa pamo, Ukufuma ni DC-ukwabikwa pamo kabili ukwalungatana bwino bwino na bapokelela ba LVDS abalinga ukwabula ukulundapo AC -ukubikwa pamo; Ukubomfya kwa Kupeela Umo, Kufwaya fye ukupeela kwa maka kumo (1.8V / 2.5V / 3.3V), ukucefyako ifiputulwa fya ku nse no kwangufyanya ukupanga kwa PCB.

Nga mulefwaya ukupanda amano pa lwa misango imo iyalinga ukulingana na programu wenu nelyo umusango wa cipset, mukwai lanshanyeni na ifwe nomba.
